電源線的結構并不是很復雜，但是也不要從表面就簡單的可以一下子看穿它，如果好好的去研究電源線的話，有的地方還是需要專業的去了解電源線的結構的。 電源線的結構主要由外護套、內護套、導體組成，常見的護套材質有聚氯乙烯（簡稱PVC）和橡膠等塑膠，常見的傳輸導體有銅、鋁材質的金屬絲等。

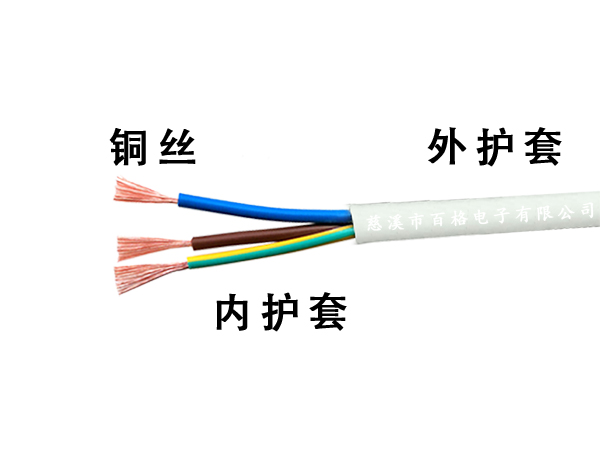

電源線的組成構造
外護套
外護套又稱之為保護護套，是電源線最外面的一層護套，這層外護套起著保護電源線的作用，外護套有著強大的特性，如耐高溫、耐低溫、抗自然光線干擾、繞度性能好、使用壽命高、材料環保等特性。
內護套
內護套又稱之為絕緣護套，是電源線不可缺少的中間結構部分，絕緣護套的主用顧名思義就是絕緣，保證電源線的通電安全，讓銅絲和空氣之間不會產生任何漏電現象，且絕緣護套的材料要柔軟，保證能很好的鑲在中間層。內護套一般是聚氯乙烯塑膠或者聚乙烯塑膠。也有低煙無酒料。按照工藝規定使用，使絕緣層不會與水、空氣或其他物體接觸，避免絕緣受潮和絕緣層不受機械傷害。
銅絲
銅絲是電源線的核心部分，銅絲主要是電流和電壓的載體，銅絲的密度大小直接影響的電源線的質量。電源線的材料也是質量把關的一個重要因素，銅絲的數量和柔韌度也是考慮的因素之一。
作用性能
電源線對于家電來說，雖然只是配件，但是對家電的使用卻起著至關重要的作用，如果電源線壞掉，那整個電器也就不能用。不同的家用電器需要選配不同規格的電源線，通常用于電器的電源線銅絲截面積有0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.0mm2、2.5mm2這幾種，如電器外殼為金屬或其它導電材質，應該采用帶地線的三芯電源線，地線與外殼有效連接，以防觸電。
